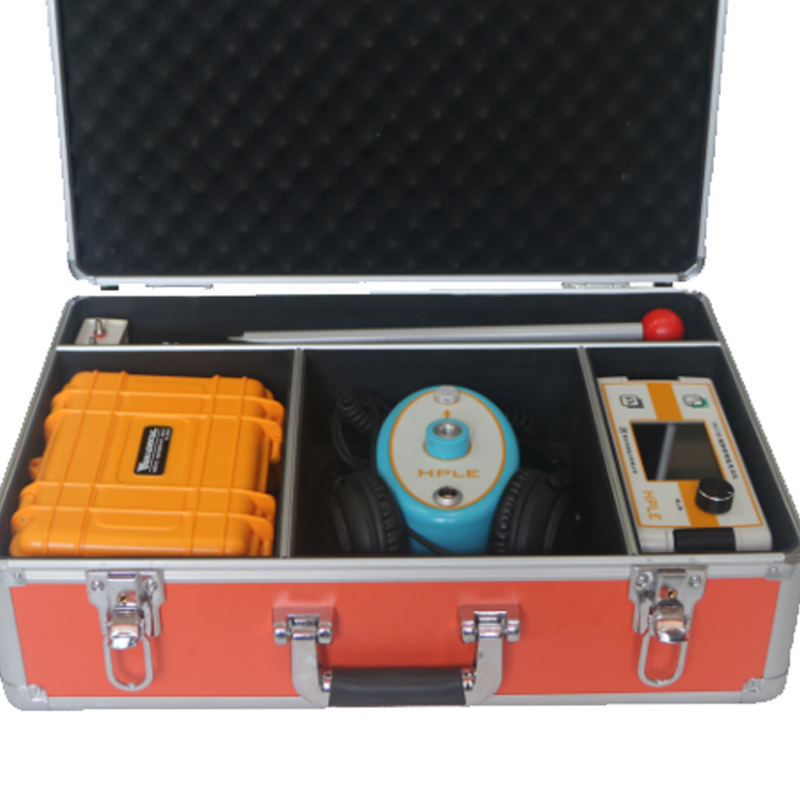

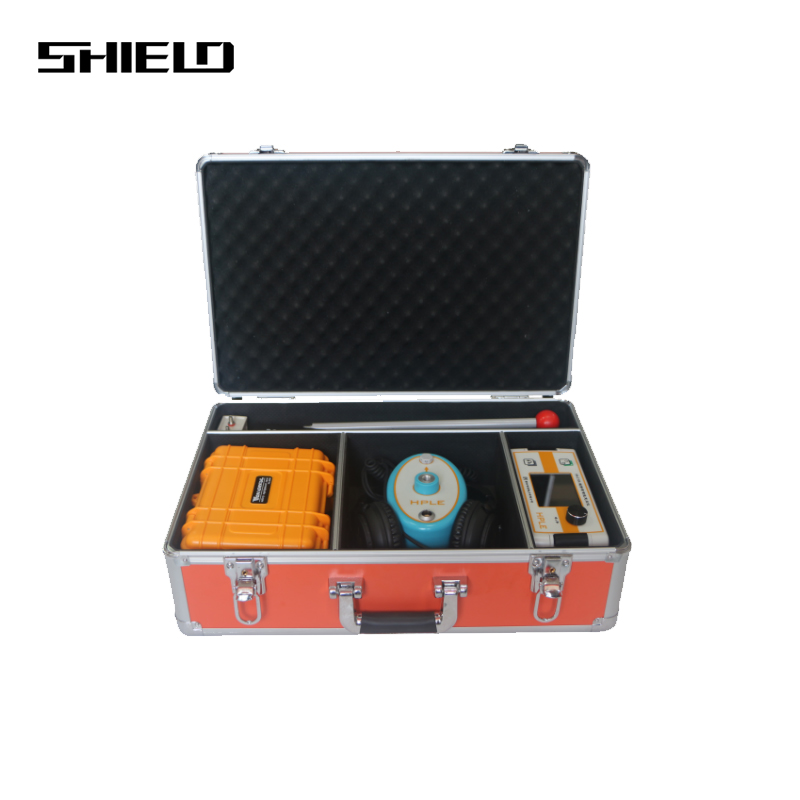

電纜故障測試儀SLD-DQ741

產品特性：

◆采用12.1in大觸摸屏，旋鈕鼠標操控，高亮液晶顯示，適應戶外陽光下使用鋰電供電、方便現場測試。工程塑料機箱，防震防潮，具有極強的穩定性。

◆采用最新的集成化通信技術，采集信號穩定，主機可自動選擇最低6.25MHz；最高達200MHz的六種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求減少了預測誤差，提高了測試精度。

◆軟件實現低壓脈沖、多次脈沖波頭全自動識別搜索波形故障拐點自動卡位，故障距離自動讀取并顯示，同屏三區顯示波形，同屏隨機顯示十個實測波形供選擇同時實現自動和手動處理兩種模式,使得對波形實現雙重卡位操作雙游標移動可精確到0.15米，提高了測試精度，減少了波形誤差。

◆獨特的多次脈沖法產生器設計,現場無須轉換接線方式即可完成三種模式測試，且一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量僅為5KG，真正實現全套設備輕便化。

◆主機可擴展5G、藍牙等技術，可隨時實現專家遠程現場實時測試技術服務專家遠程操控用戶主機，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使用戶無憂工作。

◆內置實測波形和測試實物接線圖，利于現場測試比對和日常學習并能自動生成測試報告并打印，可作為電纜運維記錄保留。

◆精確定點儀部分可直接數字同步顯示測試點與故障點距離的變化定點同時檢測電纜路徑走向，提高定點效率，采用靜噪濾波技術為快速準確查找電纜故障，減少停電損失提供了有力保障。

◆路徑功能的探測和接收信號集成于定點儀的上下位機中，現場使用方便快捷。(產品特性介紹可能涉及設備高配功能，實際特性以購買配置為準)

規格參數

（一）測距主機參數

高集成、低功耗、全一體化設計，穩定性大大提高?？蓽y試各種35kV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障?？蓽y試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障?？蓽y量長度已知的任何電纜中電波傳播的速度。

顯示方式：12.1英時工業級液晶觸摸屏(Linux操作平臺)。

采樣頻率：200MHZ、100MHz、50MHz、25MHz、12.5MHz、6.25MHZ。

脈沖寬度：80ns、100ns、200ns、1us、2us、5us(軟件自動匹配)。

電源與功耗：AC220V±10%，不大于15W；DC12V(7AH)不大于20W。

存儲空間：4G電子盤。     測試方法：低壓脈沖法、沖閃電流法。

操作方式：旋鈕鼠標操作。     測試距離：不小于50km。

最短測試距離(盲區)：5米。     精確定點誤差：±0.2m。

測試誤差：系統誤差小于士1%。     分辨率：v/fm;v為傳波速度m/us;軟件游標0.10米。

待機時間：可連續使用6小時左右。    溫度：-20℃~+40℃；相對濕度：≤80%。

主機重量：6kg。     外形：180mmx300mmx400mm。

（二）定點儀參數

傳感器動態量程：聲音通道>104dB；

沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)。

液晶顯示器：高亮真彩屏，像素320x240，適合戶外使用。

風供電電源：鋰離子可充電電池。
